心臟支架去毛刺和氧化皮：

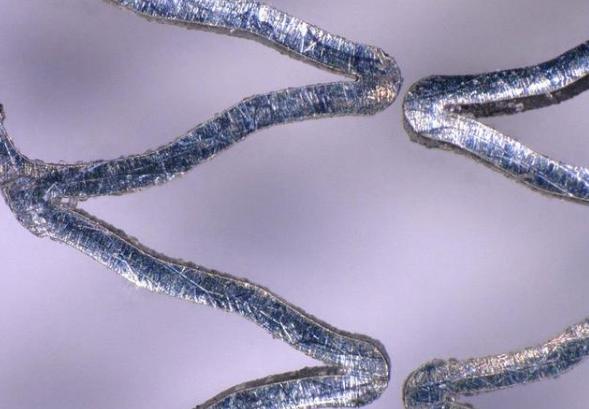

心臟支架未噴砂時邊上有毛刺

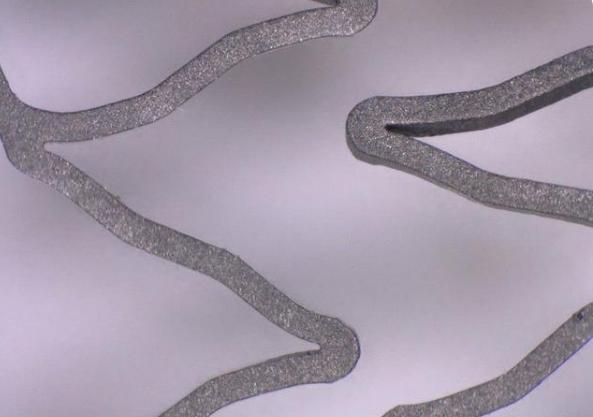

噴砂后去除了毛刺和細微氧化皮

    在90 psi下用17.5微米氧化鋁砂進行定向的噴砂處理可以去除氧化層，平滑表面缺陷并改善外圍支架的表面質量。支架的受損區域很脆，但基礎材料鎳鈦諾卻具有延展性。氧化鋁噴砂磨料使用去氧化層，并且對韌性基體的侵蝕最小，從而在支架撐桿的整個長度上形成均勻的表面光潔度。自1990年代中期以來，這種用于支架表面處理的方法已成為業界的標準。

    最近的支架設計和醫療植入物要求更大的邊緣倒圓角。圓形邊緣降低了被植入物卡住，其他風險的可能性。氧化鋁微噴丸的半徑為5-15 m，但新的幾何尺寸指定為接近25 m。該半徑可以通過三種途徑實現：延長噴砂周期，使用更大尺寸的氧化鋁或完全使用其他磨料。

    通過測試，我們了解到更長的噴砂周期可以去除更多的團塊，而較大尺寸的氧化鋁會產生過于粗糙而無法拋光的表面。畢竟，氧化鋁顆粒的形狀為塊狀，邊緣稍尖。這給了我們一個可行的選擇：嘗試使用其他類型的磨料。

    為了克服這一障礙，我們測試了幾種類型的介質，發現用玻璃珠噴砂可以在拐角處形成所需的半徑（最大30 m），而不會除去設備的額外質量。結果是氧化鋁的質量提高了十倍。

    下面的事例說明了結果的差異。用氧化鋁噴砂處理過的樣品的半徑僅為8-13 m，而用玻璃珠噴砂處理過的樣品的半徑為24-30 m。

用氧化鋁砂噴砂后后續再用玻璃珠噴砂的好處：

    外徑和內徑轉角處的半徑可以實現，而所需的附加材料去除最少。半徑的大小可以有效地控制，因為它是基于圓形磨料，玻璃珠的大小和速度的。可以控制具有附加半徑的支架區域。通過機械加工表面，有助于保持支架的疲勞壽命。玻璃珠磨料通常用于必須保持嚴格公差的噴丸處理應用中。玻璃珠對支架表面進行噴丸處理，不會去除任何材料或數量可忽略不計的材料。如下所示，玻璃珠的尺寸很重要。

    玻璃珠的尺寸越大；邊緣越圓。

    玻璃珠有35 ，50 和100 兩種。讓我們看一下使用每種尺寸的樣本測試的結果。

    此處顯示的未噴砂的支架表面（500x）邊緣鋒利，并受到制造損壞。半徑范圍僅為3-8 m。

為什么用兩種磨料處理比單獨用氧化鋁處理好？

    玻璃珠無法消除制造過程中產生的浮渣，回彈和其他損壞；只有氧化鋁可以。氧化鋁不能產生真正的圓形邊緣。但是，它確實可以提供電拋光所需的理想表面光潔度。一個不能替代另一個。

    通過使用多步驟過程，植入物表面可以使用經過驗證的相同設備獲得兩全其美的效果。

    在該過程中添加第二種研磨劑聽起來可能需要更多的勞動力，但實際上比其他修邊過程更有效。例如，電拋光可以產生較大的半徑，但它也會從整個零件中去除過多的材料，而不僅僅是角部，從而損害了支架的疲勞壽命。
